隨著設備大型化的發展方向，大型顎式破碎機在工業加工中應用較多，所以，為了 大型顎式破碎機的高效優質生產，我們對其主要結構進行了優化設計。

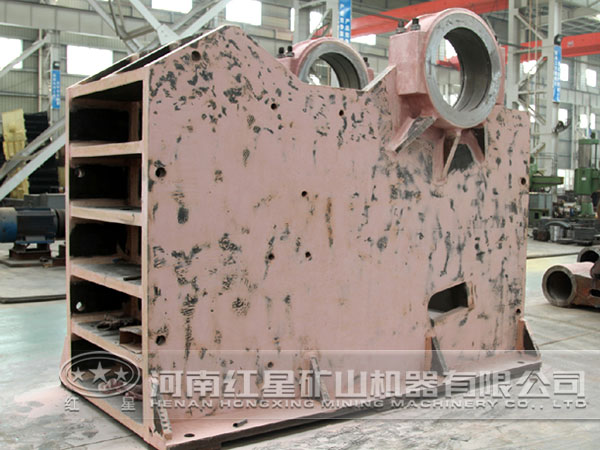

顎破機架是整個破碎機零部件的安裝基礎。它在工作中承受具大的沖擊載荷，它的機重占整機很大比例(對鑄造機架為50％左右，對焊接機架為30％左右)，而且加工制造工作量也較大。機架的強度和剛度，對整機性能和主要零件壽命均有很大影響。
顎破機架有整體機架和組合機架兩種。中小型顎破一般采用整體機架，組合機架用于大型破碎機，有如下型式：
焊接組合式：它的剛性比嵌銷連接的組合機架好，加工、裝配和安裝也比較方便。
嵌銷和螺栓的組合：機架分上下兩部分加工，上架體和下架體通過架壁問的螺栓連接。結合面間用鍵、銷釘來承受很大的剪力，鍵和銷還起裝配定位作用。
組合式機架：前后、左右側墻板分別制作、加工，是焊接的組合件。前墻、后墻分別與兩塊側壁用高強、度螺栓和承載銷連接組合在一起，形成一個方形機架。這種四大塊連接的機架在現場安裝，這樣便于大型顎破的運輸和安裝。
在大型顎破中，由于偏心軸尺寸大、重量大，軸承一般選用型號為23176／W33，采用傳統結構設計使用安裝、拆卸非常不方便，所以我們將其設計為退卻錐套連接形式，即在動顎體和動顎軸承之間設計一個退卻外錐套。裝卸軸承時，松緊退卻外錐套上的螺釘可擰緊和拆除外錐套，動顎軸承也可以很方便、輕松固定在動顎體上適當位置或拆除。

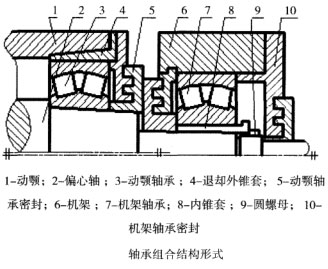

顎破兩對軸承內圈與偏心軸頸配合通常采用以下兩種方式：①兩對軸承全部采用調心滾子軸承的結構型式；②動顎體軸承采用調心滾子軸承；機架軸承為內錐套與圓錐內孔調心滾子軸承結合的型式。即為如圖1所示的軸承組合結構型式。
這種組合結構型式，對動顎軸承的內圈和外圈均采用錐度緊固定位方式，軸承裝配、拆卸不需專用工具，只需松緊螺釘就可完成，十分方便、快捷。
軸承的正常使用壽命為5年(24h／天作業)，而一般密宮密封圈一到二年需更換。對于大型顎破，由于更換條件的限制，需密封圈和軸承的使用壽命基本等同的密封。而這種迷宮型式密封不能滿足大型顎破作業的需求，現改為骨架密封結構型式。這種組合密封形式不會增加成本，并且結構減化，易損件數量減少，密封 。
大型顎破的顎板單塊重量較大，為適應方便快捷的作業需求，將大型顎破的固定顎板、活動顎板設計為兩件分體式上下結構或上中下三塊。這種改進設計一方面減輕了拆裝的重量，便于方便操作，另一方面通過兩件分體式固定、活動顎板的對換使用，使固定、活動顎板的使用壽命提高一倍。
大型顎破的顎板還要考慮熱處理及表面硬化處理，以期充分提高使用壽命；顎板的齒型設計也應該根據現場物料的條件在設計上加以考慮。
通過以上優化設計之后不僅使顎式破碎機裝配、維修簡便，而且可行、簡單實用，提高了大型顎破設備的壽命和可靠性。目前，我公司該設備正在 中，歡迎致電了解設備詳細信息：0371-67772626。
